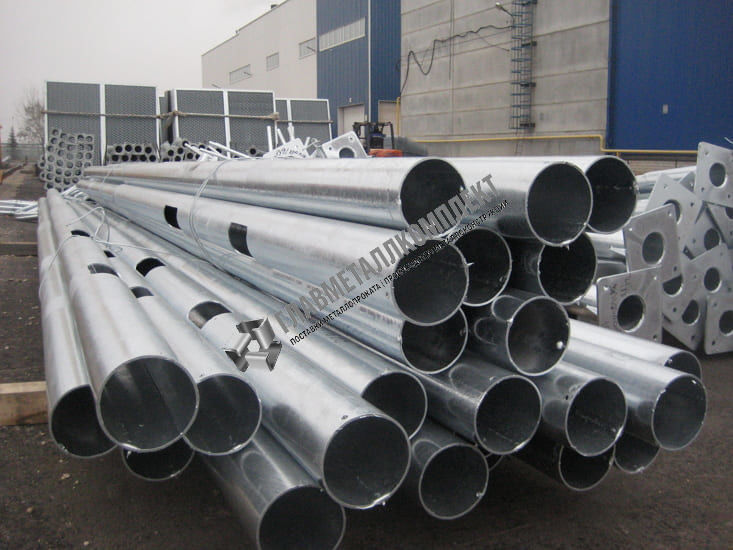

Опоры освещения фланцевые ОСТ

Опоры освещения фланцевые ОСТ, цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

Опоры трубчатые фланцевые ОСТ купить по выгодной цене в Красноярске предлагаем в компании ТПК «МеталлПром». Изделия используются для создания искусственного освещения на улицах, автомобильных дорогах, развязках, для подсветки объектов разного назначения. Электрокабель, питающий конструкцию, может быть проложен над и под землей. Трубчатая опора освещения не силовая имеет увеличенные габариты и вес.

Опоры трубчатые фланцевые ОСТ: цены

Опоры трубчатые фланцевые ОСТ

ОСТ-3

Цена: по запросу
Опоры трубчатые фланцевые ОСТ

ОСТ-4

Цена: по запросу
Опоры трубчатые фланцевые ОСТ

ОСТ-5

Цена: по запросу
Опоры трубчатые фланцевые ОСТ

ОСТ-6

Цена: по запросу
Опоры трубчатые фланцевые ОСТ

ОСТ-7

Цена: по запросу
Опоры трубчатые фланцевые ОСТ

ОСТ-8

Цена: по запросу
Опоры трубчатые фланцевые ОСТ

ОСТ-9

Цена: по запросу
Опоры трубчатые фланцевые ОСТ

ОСТ-10

Цена: по запросу

Опоры трубчатые фланцевые ОСТ: технические характеристики

Опора Секции опоры Фланцевое соединение Люк к электрооборудованию Масса с лючком**, кг Закладная деталь фундамента
Наименование H, мм верхняя промежуточная нижняя
профиль D3 высота профиль D2 высота профиль D1 высота Dф, мм t, мм n, шт d0, мм Dм, мм h, мм b*, мм h1, мм D, мм Наименование Масса, кг
ОСТ-3 3000 76х4 1800 108х4 1200 250х250 10 4 19 160 350 60 500 32,9 108х4 ЗДФ-108x4-1.0-250х250x10-4x19-160 16,2
ОСТ-4 4000 76х4 2800 108х4 1200 250х250 10 4 19 160 350 60 500 40,2 108х4 ЗДФ-108x4-1.5-250х250x10-4x19-160 20,3
ОСТ-5 5000 76х4 3000 108х4 2000 250х250 10 4 19 160 350 60 500 50,1
ОСТ-6 6000 76х4 1500 108х4 2000 133х4 2500 250х250 10 4 22 160 350 90 500 71,9 133х4 ЗДФ-133х4-2.0-250х250x10-4x22-160 32,6
ОСТ-7 7000 76x4 1300 108х4 2000 133х4 3700 300х300 10 4 24 200 350 90 500 86.7 133х4 ЗДФ-133х4-2.0-300х300x10-4x24-200 33.1
ОСТ-8 8000 76х4 2500 108х4 2500 133х4 3000 300х300 10 4 24 200 350 90 500 145,4 133х4 ЗДФ-133х4-2.5-300х300x10-4x24-200 39,6
ОСТ-9 9000 76х4 2000 133х4 3000 159х4 4000 400х400 14 4 32 300 350 90 500 145,4 159х4 ЗДФ-159х4-2.0-400х400x14-4x32-300 48,9
ОСТ-10 10000 76х4 2000 133х4 3000 159х4 5000 400х400 14 4 32 300 350 90 500 162,1 159х4 ЗДФ-159х4-2.5-400х400x14-4x32-300 46,2
  • H - высота надземнойчасти
  • D3 - профильверхней секции
  • D2 - профиль проме-жуточной секции
  • Dм - межцентровое расстояние
  • d0 - 19 мм диаметр отв. крепления
  • d0 - диаметр отв. крепления
  • H - 3.0 м высота надземной части
  • D3 -76 мм профиль верхней секции
  • D1 - 108 мм профиль нижней секции
  • D1 - профиль нижней секции ОСТ - опора стальная трубчатая фланцевая несиловая
  • Dм - 160 мм межцентровое расстояние отв. во фланце
  • Dф - длина фланца
  • t - 10 мм толщина фланцаn - 4 шткол. отв. крепления
  • Dф - 250х250 мм диаметр фланца
  • h - высота
  • b - ширина*
  • h1 - высота устройства
  • D - диаметр трубы

В конструкциях опор предусмотрена удобная система монтажа кроштейнов - рожки. Их количество варьируется от одного до четырех. Трубчатая опора освещения не силовая может совмещаться с рекламным коробом, который не влияет на интенсивность света. Среди ограничений для использования изделий можно выделить:

  • Давление более 10 МПа;
  • Температура 0°С … +450°С;
  • Низкоуглеродная и низколегированная сталь в качестве сырья;
  • Размещение на почвах без промерзания и вспучивания;
  • Размещение на трубопроводных системах ТЭЦ, холодильников и других климатических агрегатах;
  • Крайняя температура внешней среды -70°С.

Маркировка опор обозначает номинальный диаметр, тип, исполнение, марку стали. В нашей компании можно также купить по низкой цене опоры трубчатые прямостоечные ОСТп, опоры силовые фланцевые, произведенные в соответствии с государственными стандартами качества.

Опоры трубчатые фланцевые ОСТ: виды

Отраслевая номенклатура опор содержит категории, отличающихся рядом конструктивных особенностей. Среди них выделяют:

  • Степени свободы — подвижность, неподвижность;
  • Катковое или скользящее перемещение;
  • Особенности формы — гнутый, сварной или металлопрокатный корпус, прижимной хомут, располагающийся сверху или сбоку;
  • Тип крепления — не фиксирующийся, приваренный, с хомутом;
  • Расположение в пространстве — вертикальное, горизонтальное.

Изделия устанавливаются на железобетонный фундамент с закладным элементом из трубного металлопроката. При проектировании фундамента учитывают климатические условия района размещения и тип грунта.

Купить опоры трубчатые фланцевые ОСТ по выгодным ценам в Красноярске

Купить товар по низким ценам в Красноярске можно после оформления заявки по телефону или на официальном сайте компании. При производстве изделий используется высококачественный трубный металлопрокат. Высота опор варьируется от трех до десяти метров. Большую длину можно заказать в рамках индивидуального проекта. Нижнее основание может иметь диаметр от 108 до 159 мм, промежуточная балка - от 108 до 159 мм, верхний отрезок - 76 мм. Марка стали зависит от особенностей климата в местах монтажа опор.
