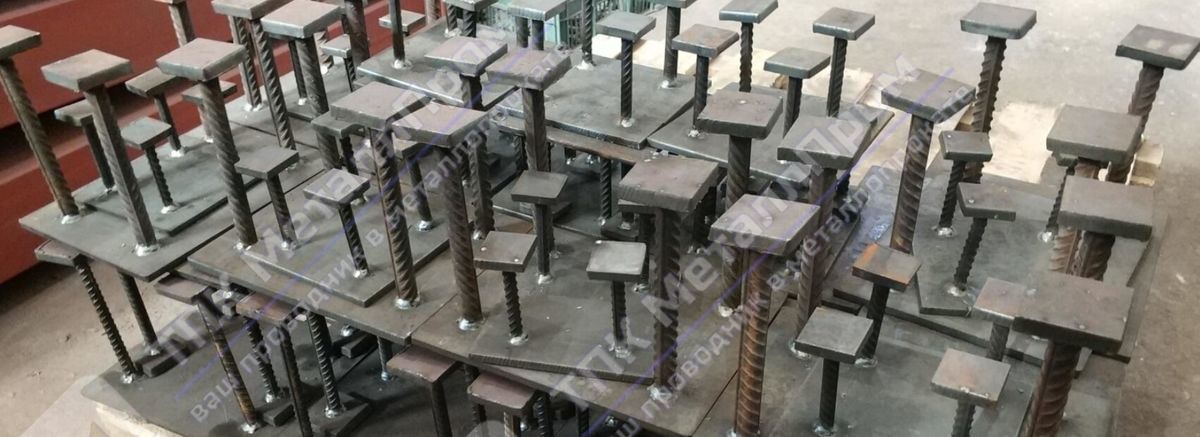

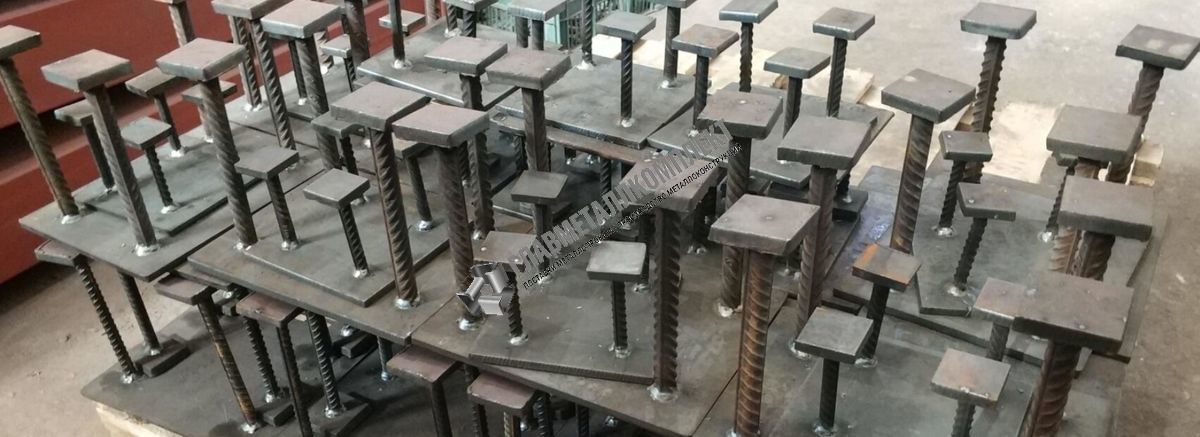

Закладные изделия МН 523-538

Закладные изделия МН 523-538 серии 1.400-15 заказать по выгодной цене в Красноярске предлагает компания ТПК МеталлПром. Технические характеристики и чертежи по закладным деталям с МН 523 до МН 538 представлены ниже.

Закладные изделия МН 523-538, цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

Закладные детали МН 523-538: технические характеристики и чертежи

Закладные изделия МН 523
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 523
Закладные изделия МН 523
Сечение уголка (поз.1), мм63x5
Длина уголка, ммB100
Кол-во и диаметр арматуры (поз.2)4ф8AIII
Длина арматуры (поз.2), ммl1300
Привязки анкеров, ммb160
Привязки анкеров, ммb220
Выборка стали на 1 изделие (профильная сталь 63x5), кг0.5
Выборка стали на 1 изделие (арм. AIII ф8), кг0.6
Итого, кг1.1
Обозначение детали1.400-15.B1.530
Закладные изделия МН 524
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 524
Закладные изделия МН 524
Сечение уголка (поз.1), мм75x6
Длина уголка, ммB150
Кол-во и диаметр арматуры (поз.2)4ф8AIII
Длина арматуры (поз.2), ммl1300
Привязки анкеров, ммb190
Привязки анкеров, ммb230
Выборка стали на 1 изделие (профильная сталь 75x6), кг1
Выборка стали на 1 изделие (арм. AIII ф8), кг0.6
Итого, кг1.6
Обозначение детали1.400-15.B1.530-01
Закладные изделия МН 525
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 525
Закладные изделия МН 525
Сечение уголка (поз.1), мм63x5
Длина уголка, ммB200
Кол-во и диаметр арматуры (поз.2)4ф8AIII
Длина арматуры (поз.2), ммl1300
Привязки анкеров, ммb1120
Привязки анкеров, ммb240
Выборка стали на 1 изделие (профильная сталь 63x5), кг1
Выборка стали на 1 изделие (арм. AIII ф8), кг0.6
Итого, кг1.6
Обозначение детали1.400-15.B1.530-02
Закладные изделия МН 526
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 526
Закладные изделия МН 526
Сечение уголка (поз.1), мм90x7
Длина уголка, ммB200
Кол-во и диаметр арматуры (поз.2)4ф10AIII
Длина арматуры (поз.2), ммl1350
Привязки анкеров, ммb1120
Привязки анкеров, ммb240
Выборка стали на 1 изделие (профильная сталь 90x7), кг1.9
Выборка стали на 1 изделие (арм. AIII ф10), кг1
Итого, кг2.9
Обозначение детали1.400-15.B1.530-03
Закладные изделия МН 527
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 527
Закладные изделия МН 527
Сечение уголка (поз.1), мм75x6
Длина уголка, ммB250
Кол-во и диаметр арматуры (поз.2)4ф8AIII
Длина арматуры (поз.2), ммl1300
Привязки анкеров, ммb1180
Привязки анкеров, ммb235
Выборка стали на 1 изделие (профильная сталь 75x6), кг1.7
Выборка стали на 1 изделие (арм. AIII ф8), кг0.6
Итого, кг2.3
Обозначение детали1.400-15.B1.530-04
Закладные изделия МН 528
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 528
Закладные изделия МН 528
Сечение уголка (поз.1), мм63x5
Длина уголка, ммB300
Кол-во и диаметр арматуры (поз.2)6ф8AIII
Длина арматуры (поз.2), ммl1300
Привязки анкеров, ммb1110
Привязки анкеров, ммb240
Выборка стали на 1 изделие (профильная сталь 63x5), кг1.4
Выборка стали на 1 изделие (арм. AIII ф8), кг0.8
Итого, кг2.2
Обозначение детали1.400-15.B1.530-05
Закладные изделия МН 529
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 529
Закладные изделия МН 529
Сечение уголка (поз.1), мм90x7
Длина уголка, ммB300
Кол-во и диаметр арматуры (поз.2)6ф10AIII
Длина арматуры (поз.2), ммl1350
Привязки анкеров, ммb1110
Привязки анкеров, ммb240
Выборка стали на 1 изделие (профильная сталь 90x7), кг2.9
Выборка стали на 1 изделие (арм. AIII ф10), кг1.6
Итого, кг4.5
Обозначение детали1.400-15.B1.530-06
Закладные изделия МН 530
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 530
Закладные изделия МН 530
Сечение уголка (поз.1), мм125x80x8
Длина уголка, ммB300
Кол-во и диаметр арматуры (поз.2)6ф10AIII
Длина арматуры (поз.2), ммl1350
Привязки анкеров, ммb1110
Привязки анкеров, ммb240
Выборка стали на 1 изделие (профильная сталь 125x80x8), кг3.8
Выборка стали на 1 изделие (арм. AIII ф10), кг1.6
Итого, кг5.4
Обозначение детали1.400-15.B1.530-07
Закладные изделия МН 531
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 531
Закладные изделия МН 531
Сечение уголка (поз.1), мм75x6
Длина уголка, ммB400
Кол-во и диаметр арматуры (поз.2)6ф8AIII
Длина арматуры (поз.2), ммl1300
Привязки анкеров, ммb1160
Привязки анкеров, ммb240
Выборка стали на 1 изделие (профильная сталь 75x6), кг2.8
Выборка стали на 1 изделие (арм. AIII ф8), кг0.8
Итого, кг3.6
Обозначение детали1.400-15.B1.530-08
Закладные изделия МН 532
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 532
Закладные изделия МН 532
Сечение уголка (поз.1), мм63x5
Длина уголка, ммB500
Кол-во и диаметр арматуры (поз.2)6ф8AIII
Длина арматуры (поз.2), ммl1300
Привязки анкеров, ммb1210
Привязки анкеров, ммb240
Выборка стали на 1 изделие (профильная сталь 63x5), кг2.4
Выборка стали на 1 изделие (арм. AIII ф8), кг0.8
Итого, кг3.2
Обозначение детали1.400-15.B1.530-09
Закладные изделия МН 533
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 533
Закладные изделия МН 533
Сечение уголка (поз.1), мм90x7
Длина уголка, ммB500
Кол-во и диаметр арматуры (поз.2)6ф10AIII
Длина арматуры (поз.2), ммl1350
Привязки анкеров, ммb1210
Привязки анкеров, ммb240
Выборка стали на 1 изделие (профильная сталь 90x7), кг4.8
Выборка стали на 1 изделие (арм. AIII ф10), кг1.6
Итого, кг6.4
Обозначение детали1.400-15.B1.530-10
Закладные изделия МН 534
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 534
Закладные изделия МН 534
Сечение уголка (поз.1), мм125x80x8
Длина уголка, ммB500
Кол-во и диаметр арматуры (поз.2)6ф10AIII
Длина арматуры (поз.2), ммl1350
Привязки анкеров, ммb1210
Привязки анкеров, ммb240
Выборка стали на 1 изделие (профильная сталь 125x80x8), кг6.3
Выборка стали на 1 изделие (арм. AIII ф10), кг1.6
Итого, кг7.9
Обозначение детали1.400-15.B1.530-11
Закладные изделия МН 535
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 535
Закладные изделия МН 535
Сечение уголка (поз.1), мм63x5
Длина уголка, ммBп.м.
Кол-во и диаметр арматуры (поз.2)10ф8AIII
Длина арматуры (поз.2), ммl1300
Привязки анкеров, ммb1200
Выборка стали на 1 изделие (профильная сталь 63x5), кг4.8
Выборка стали на 1 изделие (арм. AIII ф8), кг1.4
Итого, кг6.2
Обозначение детали1.400-15.B1.520-06
Закладные изделия МН 536
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 536
Закладные изделия МН 536
Сечение уголка (поз.1), мм75x6
Длина уголка, ммBп.м.
Кол-во и диаметр арматуры (поз.2)10ф8AIII
Длина арматуры (поз.2), ммl1300
Привязки анкеров, ммb1200
Выборка стали на 1 изделие (профильная сталь 75x6), кг6.9
Выборка стали на 1 изделие (арм. AIII ф8), кг1.4
Итого, кг8.3
Обозначение детали1.400-15.B1.520-07
Закладные изделия МН 537
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 537
Закладные изделия МН 537
Сечение уголка (поз.1), мм90x7
Длина уголка, ммBп.м.
Кол-во и диаметр арматуры (поз.2)10ф10AIII
Длина арматуры (поз.2), ммl1350
Привязки анкеров, ммb1200
Выборка стали на 1 изделие (профильная сталь 90x7), кг9.6
Выборка стали на 1 изделие (арм. AIII ф8), кг2.6
Итого, кг12.2
Обозначение детали1.400-15.B1.520-08
Закладные изделия МН 538
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 538
Закладные изделия МН 538
Сечение уголка (поз.1), мм125x80x8
Длина уголка, ммBп.м.
Кол-во и диаметр арматуры (поз.2)10ф10AIII
Длина арматуры (поз.2), ммl1350
Привязки анкеров, ммb1200
Выборка стали на 1 изделие (профильная сталь 125x80x8), кг12.5
Выборка стали на 1 изделие (арм. AIII ф8), кг2.6
Итого, кг15.1
Обозначение детали1.400-15.B1.520-09
