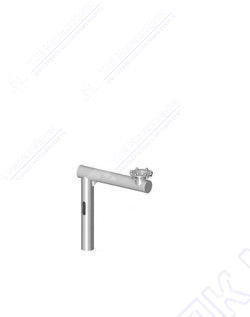

Консольные Г-образные фундаменты (ФМВ) купить по выгодным ценам в Красноярске предлагаем в компании ТПК «МеталлПром». Деталь позволяет установить осветительную конструкцию со смещением оси надежно, сделать фундамент на некотором удалении от точки монтажа, совместить разные виды оборудования на одном креплении.
ФМВ-2.4-1.4-495х16-6х24-420
Цена: по запросуФМВ-2.4-1.7-495х16-6х35-420
Цена: по запросуФМВ-2.4-1.7-495х20-6х35-420
Цена: по запросуФМВ-2.4-1.7-495х16-6х35-420
Цена: по запросуФМВ-2.4-1.7-495х16-6х35-420
Цена: по запросуФМВ-2.4-2.0-495х20-8х35-420
Цена: по запросу| Наименование закладной детали | H, мм | L, мм | D, мм | d0, мм | n, шт | Dф, мм | Dм, мм | Масса без метизов, кг | Наименование опоры |
|---|---|---|---|---|---|---|---|---|---|
| ФМВ-2.4-1.4-495х16-6х24-420 | 2400 | 1400 | 219x6 | 24 | 6 | 495 | 420 | 165,5 | ОСТ с нагрузкой Р=400 |
| ФМВ-2.4-1.4-495х16-6х27-420 | 2400 | 1400 | 273x6 | 27 | 6 | 495 | 420 | 204,2 | ОСТ с нагрузкой Р=700 |
| ФМВ-2.4-1.7-495х16-6х35-420 | 2400 | 1700 | 273x6 | 35 | 6 | 495 | 420 | 216,3 | |
| ФМВ-2.4-1.7-495х20-6х35-420 | 2400 | 1700 | 325x8 | 35 | 6 | 495 | 420 | 341,7 | ОСТ с нагрузкой Р=1000 |
| ФМВ-2.4-1.7-495х16-6х35-420 | 2400 | 1700 | 219x6 | 35 | 6 | 495 | 420 | 174,7 | ОСТ с нагрузкой Р=400 |
| ФМВ-2.4-1.7-495х16-6х35-420 | 2400 | 1700 | 219x6 | 35 | 6 | 495 | 420 | 174,7 | ОСТ с нагрузкой Р=700 |
| ФМВ-2.4-2.0-495х20-8х35-420 | 2400 | 2000 | 273x6 | 35 | 6 | 495 | 420 | 231,1 | ОСТ с нагрузкой Р=1000 |
Выносные фундаменты не могут эксплуатироваться самостоятельно, используются, как вспомогательный элемент конструкции. Их применение обосновано наличием подземных коммуникаций в местах установки, сложным рельефом. Цельнометаллическая г-образная деталь имеет фланцевый элемент, скрепляемый с опорой. При изготовлении фундаментов используют:
Фланцевое соединение производится из листов металла с помощью станков ЧПУ методом плазменной резки. На поверхности изделия есть крепежные отверстия, которые соединяются с ответным фланцем опор. Чтобы усилить места стыков, применяют специальные металлические косынки. Проектирование консольных изделий зависит от габаритов устанавливаемых опор. Для наземного размещения питающего кабеля предусматривается лючок в теле ФМВ. Если планируется подземный подвод коммуникаций, в горизонтальную часть вмещается два окна с выводом и вводом шнура, усиленные дополнительно. ФМВ выпускается с готовыми типоразмерами. Возможно производство нестандартных конструкций при проведении дополнительных расчетов.
ФМВ — многофункциональная конструкция, которая нашла применение в следующих сферах:
Консольная закладная деталь передает нагрузки от установленных конструкций на фундамент консольные Z-образные фундаменты (ФВ), закладные детали фундамента трубчатые (ЗДФ) также можно купить по приемлемой цене в Красноярске.
Для оформления заявки, перейдите на наш сайт, загляните в каталог с фото, оставьте свой номер телефона. Через непродолжительное время вам перезвонит наш специалист, проведет полную консультацию по доступному количеству ФМВ на складе и правилам доставки. Высокое качество обслуживания вам гарантировано. Оставленный ниже обратный номер телефона для связи позволит своевременно получать важную информацию об акциях и скидках.
